华为车载应急通信系统,让油气管道联接无所不及

油气管道在运行过程中具备实时性要求高,可靠性等级高,事故影响大等特点,而油气管道运行期间关键作业区的通信保障至关重要。我国幅员辽阔,石油天然气管道覆盖更是遍布全国,部分管道所处区域移动通信信号弱,重大活动、突发事件经常出现,为了保障偏远地区油气管道作业区正常通信和避免因重大活动广泛聚集或突发事件造成的通信中断,需要构建适合石油天然气管道行业使用的应急通信系统。

华为车载应急通信系统,让油气管道联接无所不及

如何实现应急通信呢

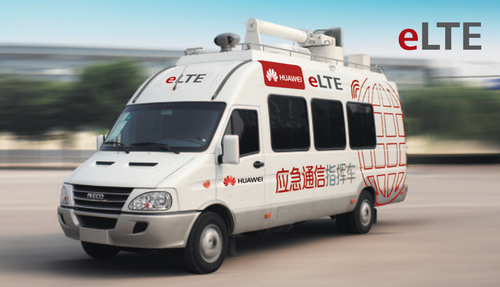

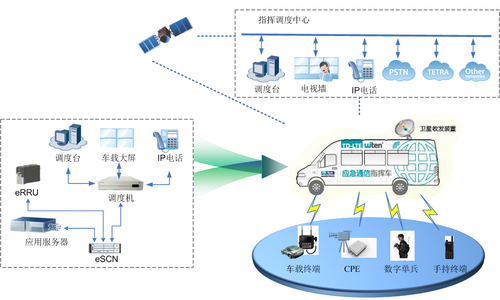

应急通信要求具备可移动性,做到即插即用,主要方案是在应急通信车内加载无线通信系统,其中又包含无线调度子系统,车载LTE一体化基站和防爆4G/5G终端,为应急现场提供语音、视频、数据等多媒体通信业务。应急通信车通过音、视频系统和车载视频会议系统为应急现场提供高清音、视频数据采集和视频接入业务,通过北斗子系统提供应急通信车位置信息,传输路由子系统实现与总部应急指挥平台间的数据传输。简单来说,应急通信车就是将无线基站部署在车上,再通过无线传输路由子系统将数据进行远传,实现所需区域的音频、视频,数据和应急视频会议指挥功能,其中,LTE一体化基站和传输路由子系统就至关重要。

华为车载应急通信系统,让油气管道联接无所不及

什么是LTE一体化基站

自2004年问世以来,LTE已成为移动通信史上发展最快的系统。目前,LTE已被公认为第四代移动宽带技术的全球标准,并赢得了业内所有主要参与者的大力支持。LTE一体化基站部署在应急通信车上,每套一体化基站包含1个核心网基带单元(BBU)、1个射频单元(RRU)、1套圆桶状静中通天线、1套鞭状动中通天线和馈线、1套北斗天线和电源设备组成。

核心网基带单元(BBU),通过车改安装应急通信车内,一端通过网线接入车载交换机;另一端通过光纤接入到射频单元(RRU)。

射频单元(RRU),通过车改安装应急通信车内,射频单元光纤接口通过光纤接入到核心网基带单元(BBU),射频接口通过同轴电缆接到圆桶状天线接口,天线通过车改安装于应急通信车外部适当位置。

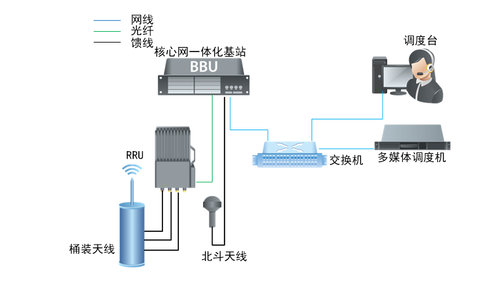

LTE一体化基站在车内连接示意图如下:

华为车载应急通信系统,让油气管道联接无所不及

LTE一体化基站可以通过配置建立3个20MHz的同频定向覆盖小区,每个小区定向覆盖120°区域。也可以通过小区合并配置成一个20MHz的全向覆盖小区。一体化基站通过车内交换机与车载多媒体调度机进行IP互联,由多媒体调度机为一体化基站下的4G/5G终端提供语音和视频业务功能。

如何实现数据远传

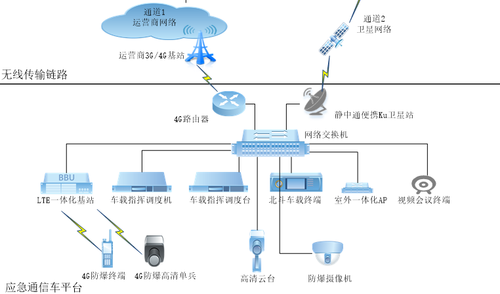

华为4G/5G路由器可作为应急通信车的网络出口,通过无线形式与油气管道应急指挥中心总部进行连接。而无线连接方式有两种:运营商无线网络与卫星,应急通信车为保证其绝对可靠及运行经济性,采用两种通信方式并存的方案,当通信应急车处于无4G/5G环境时,由卫星提供网络连接,当恢复4G/5G信号时则切换至4G/5G通过进行与总部的通信。此种方案既能满足野外油气管网信号无覆盖问题,又能在运营商网络不能满足覆盖需求时提高通信能力,具备双重保险。

华为车载应急通信系统,让油气管道联接无所不及

移动应急通讯车发展已有20多年历史,一体化、小型化的应急通信车解决方案越来越受到广大用户的欢迎。在油气管道智慧化的今天,良好的通信系统是一切智慧的基础,而灵活方便的应急通讯车解决方案方案是保障良好的通信系统健康稳定运行必不可少的关键一环。

华为作为数字化转型的使能者,致力于把数字世界带入每个人、每个家庭、每个组织,构建万物互联的智能世界。
